ALP_AN_104_CN_PI浆料颗粒度检测整套解决方案

摘要：

目的：为PI行业量身打造颗粒度检测设备，提供PI颗粒度检测全套解决方案。

方法：针对于PI浆料样品，使用AccuSizer780系列以及在线设备进行粒度检测。

结论：颗粒度或称洁净度是PI浆料在柔性显示、微电子等应用中一大关键技术性能，严重影响着柔性显示屏及电子元器件等的可靠性。PSS粒度仪能为此样品提供整套解决方案，为您得出最可靠的数据。

关键字：PI胶、聚酰亚胺、粒径、粒度检测、PSS、AccuSizer

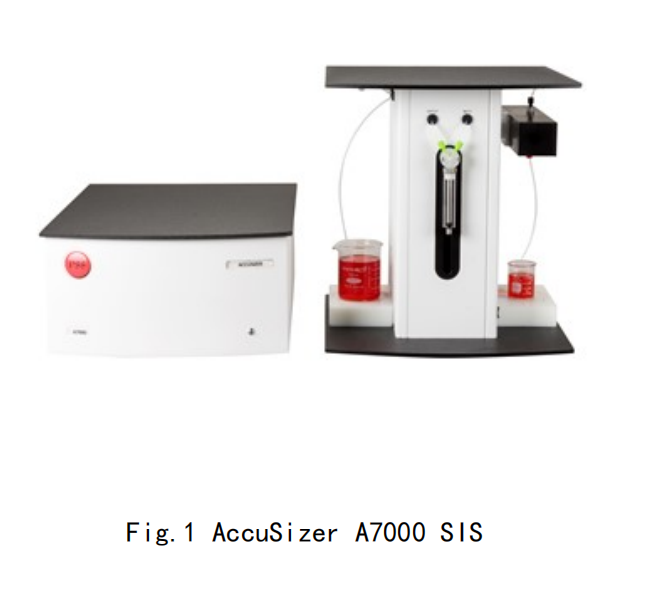

一. 离线检测设备——AccuSizer A7000 SIS

PI生产过程复杂多样，涉及多道工序，每道工序都有可能引入颗粒污染；因此，想要获得高质量PI产品，需前期对各道工艺进行逐一验证。AccuSizer A7000 SIS 设备专门为PI行业颗粒度检测而研制；单次取样量少， 仅需1~10ml样本即可完成测试；操作简单，测试快速， 单次测试时间不超过1min；灵敏度高。

PI生产工艺中，无论是原料化学试剂的选择，还是反应时间的确定，还是后期过滤系统的验证、产品包材的确定等都需要逐一验证。AccuSizer A7000 SIS简便、灵活；适用于不同类型样品，不同取样点等灵活测样。是PI生产工艺验证的好伙伴，好帮手，也是排查问题小能手。

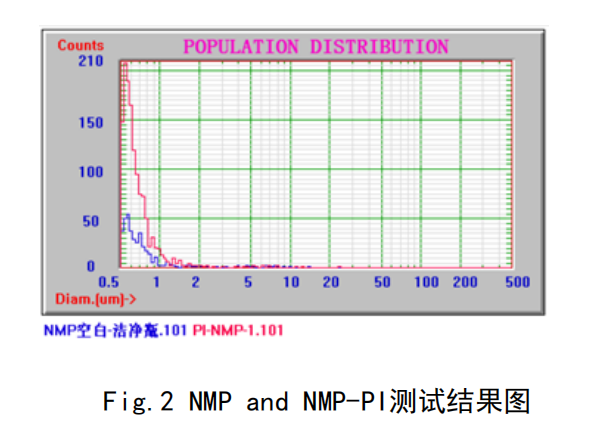

Fig.2 所示为NMP(N-甲基吡咯烷酮)溶剂及PI-NMP测 试结果对比图。由于PI浆料本身粘度高达几千厘泊，故需用溶剂稀释后进行测试。通过图形，清楚了解不同粒径颗粒物含量；通过图形对比可快速评估不同样本差异。

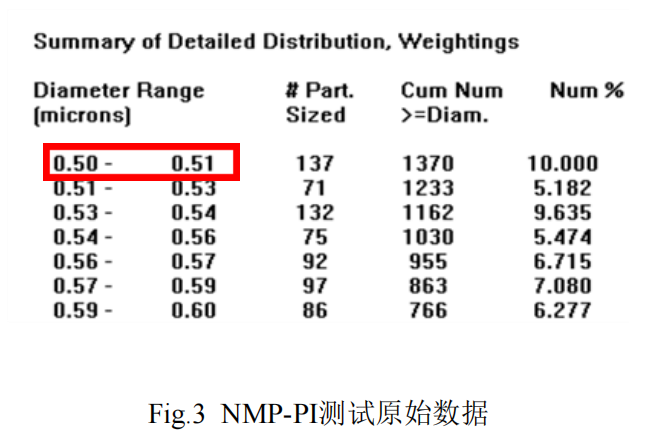

AccuSizer A7000 SIS粒径检测最高精度达0.01 μm(Fig.3)； 超高的分辨率及灵敏度让每颗粒子都无处遁形。

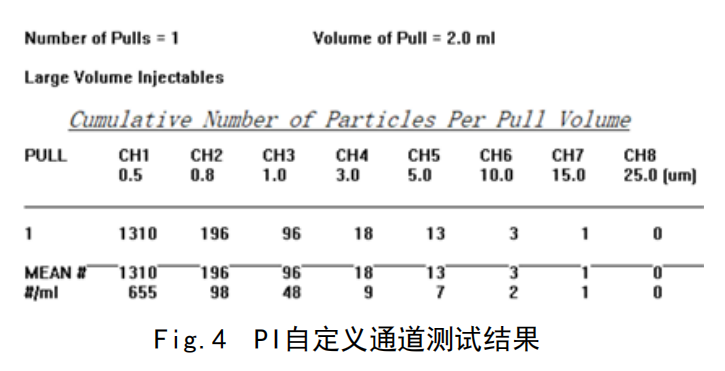

更有32个自定义通道，可根据实际需求任意设定，简洁明了(Fig.4)。

二. 在线检测设备——Flowdics Monitoring System (FMS)

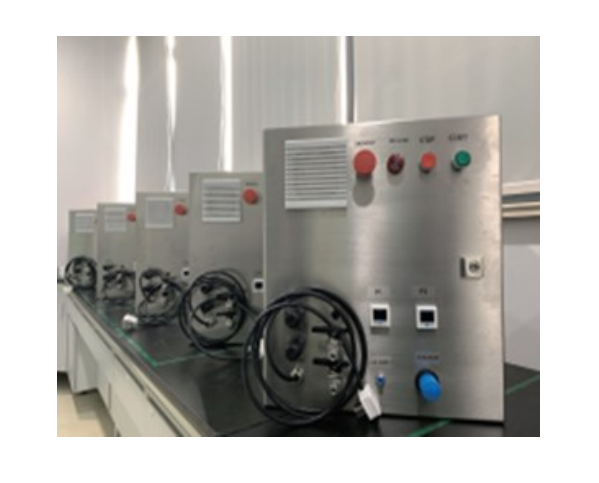

PI生产线上设备繁多，体型较大，且涉及较多的有机溶剂，故产线运行时人工取样多有不便；此外，人工取样容易引入人为误差；且需要由专门的人员进行取样测样，人力成本高。为解决此类问题，PSS团队推出在线粒度检测仪FMS(Flowdics Monitoring System)  Fig.5，实现在线自动化监测；FMS采用点对点在线监测模式，与产线联用，大大降低人工操作引入污染的 风险；通过实时监测产品颗粒度变化趋势，严格监控产品质量；FMS具有快速反馈机制及报警功能；此外 FMS提供定制化服务，稀释模块，脱气模块，温控模

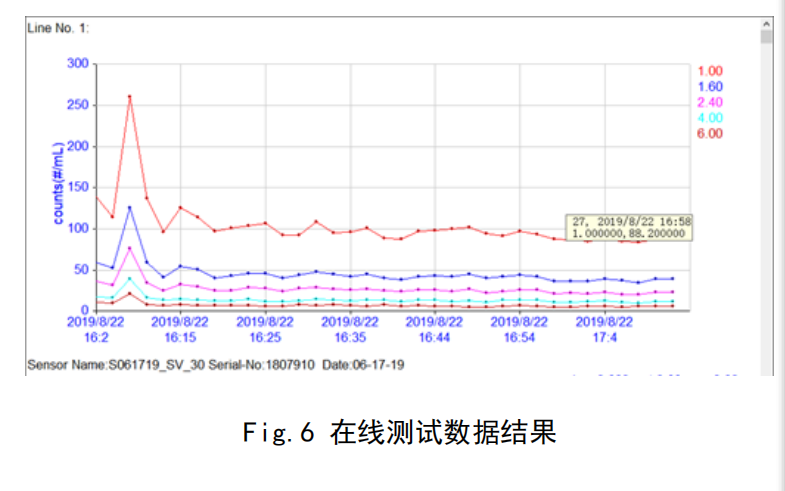

Fig.6 FMS在线监测数据，通过此图可监测不同粒径通道颗粒物含量，此外，通过产线样本颗粒度变化趋势，让异常无处隐藏。

结论：颗粒度或称洁净度是PI浆料在柔性显示、微电子等应用中一大关键技术性能，严重影响着柔性显示屏及电子元器件等的可靠性。

PSS粒度仪能为此杨平提供整套解决方案，为您得出最可靠的数据。
