ALP_AN_066_CN_Nicomp 21CFR 调整参比光 SOP

Q：什么情况下需要进行调整 Zeta 电位参比光？

A：测试 zeta 电位，结果时而大时而小，测试中光强值小于 800KHz，参比光比较低时，需要对参比光进行调节。

步骤：

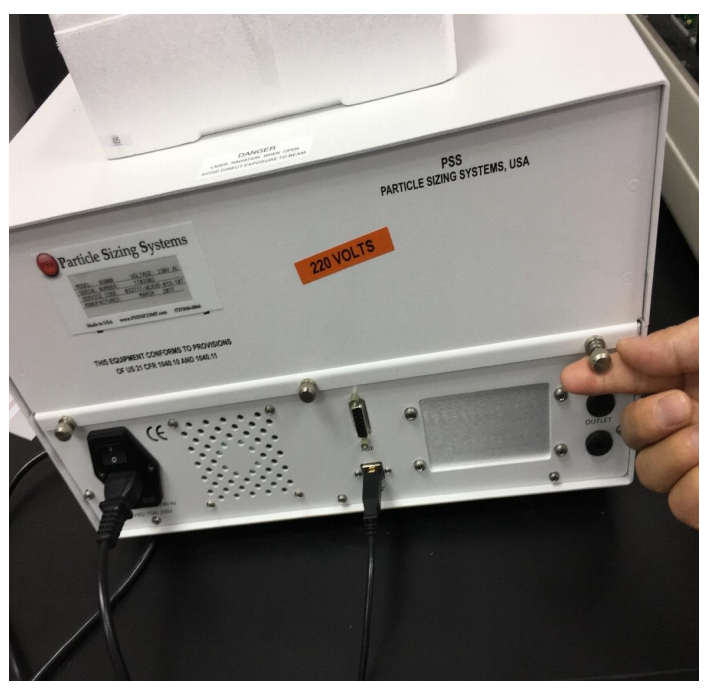

1. 打开设备上盖； 按照图中手握部分显示有 3 个一样的螺丝，将螺丝拧开，将后盖平行向后拉，将上盖取下来。

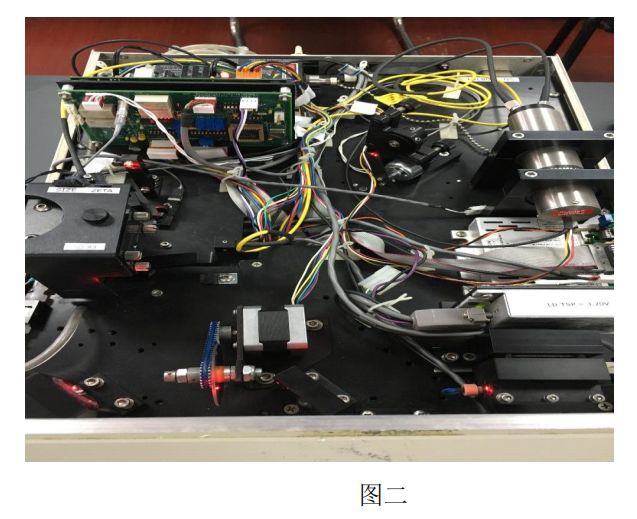

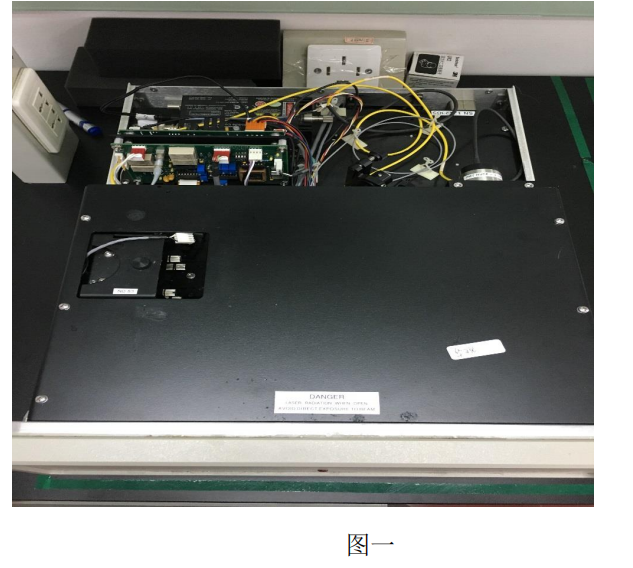

2. 打开上盖（如下图一）后将黑色改版取下来（如下图二）；

3. 打开软件，点击 Configure 选择 Console，在最下边 Reset 上方有白色空格栏，如下图一；

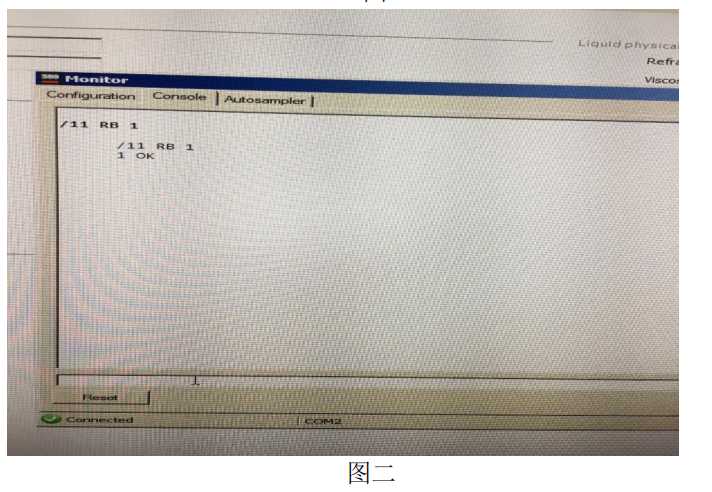

     在栏内输入 RB 1，点击键盘上的回车键，如下图二；注： RB(Reference Beam)和 1 之间有空格；

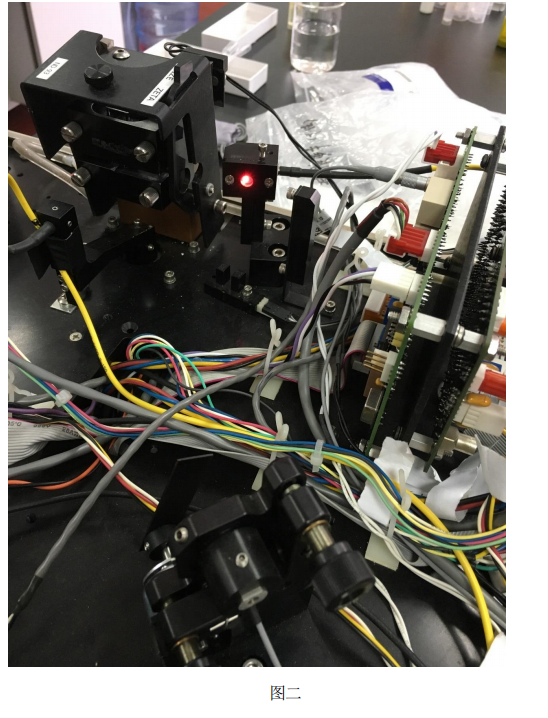

4. 此时设备中的 Reference Beam 会发生位置变化，有激光照射到下图一 Reference Beam 处并反射到下图二处；

5. 微微调节下图中的两个按钮，确保反射光照射在正中心位置；处于上方的旋钮控制光斑上下移动，处于下方的旋钮控制光斑左右移动，边观察设备 屏幕上的光强大小边调节旋钮，先调节其中一个旋钮到光强值最大，然后调节另一个旋钮到光强值最大或者到 2MKHz 左右即可。

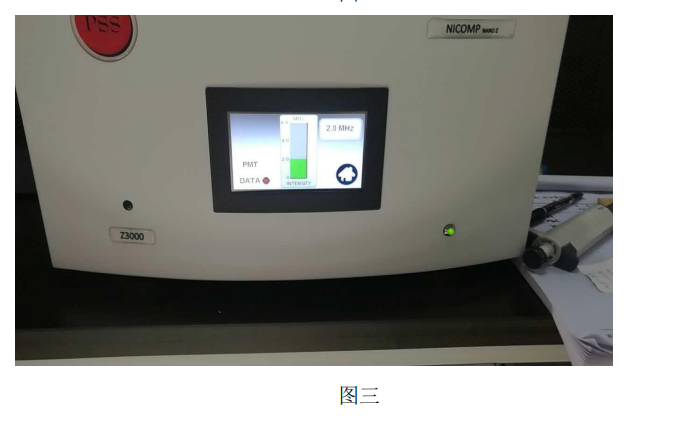

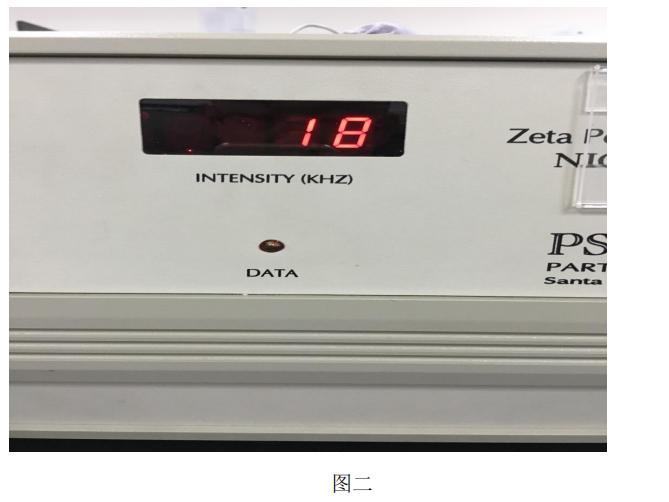

下图二为调节前光强值大小，下图三为调节后光强值大小；

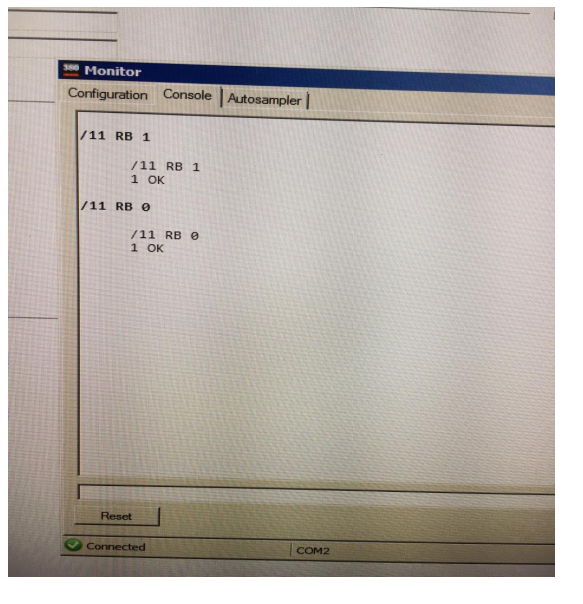

6. 按照顺序将上盖盖好，点击 Configure 选择 Console，在最下边 Reset 上方有白色空格栏，在栏内输入 RB 0，点击键盘上的回车键，关闭 Configure 窗口，即可以正常测试 zeta 电位；如下图显示：

7. 当熟悉以后，设备如果需要进行调整参比光，可以不需要将上盖取下来， 直接将上盖中的靠近后边的口打开即可。如下图红色标出的位置，打开后一边进行调节，一边观察设备显示屏上的光强值大小。调节到合适的大小为止。
